合成氨项目主要管道

合成氨项目主要管道压力等级

在合成氨项目的工程设计中,通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。而习惯上为简化描述,常把管道中管件的公称压力等级叫做管道的压力等级。

管道压力等级的确定是管道设计的基础,也是设计的核心。它是管道布置、管道应力校核的设计的前提条件,也是影响管道基建投资和管道可靠性的重要因素。

举例:采用化工行业PN系列,合成氨项目合成工段二出管线操作温度328℃,操作压力22.3MPa管道材质选用10MoWVNb,确定管道等级。

设计温度:328+15=343℃;

设计压力PA:22.3×1.1=24.53MPa

经查10MoWVNb材质343℃[σ]t为152MPa;常温下[σ]x为160MPa,则PN=24.53×160/152=25.82MPa,按照化工行业PN系列,上靠到压力等级PN32,等级编号可为W3G(W:压力等级32MPa,D:合金钢)。

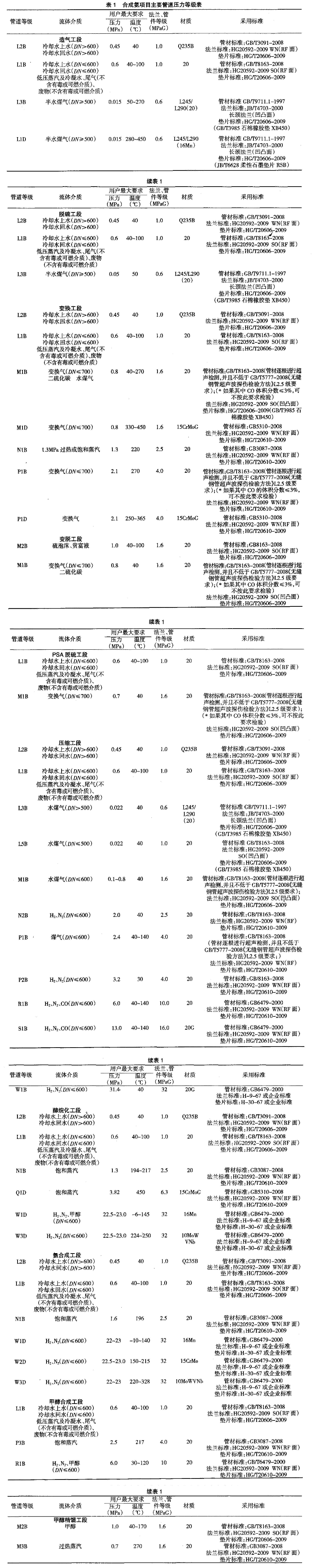

合成氨项目主要管道压力等级见表1。

合成氨项目主要管道压力等级
